天邦14600hx主板

天邦MoDT魔改主板，搭载147000hx qs cpu，8大核12小核，matx版型ddr4内存

介绍

备注：我这个主板买的早，板载的是千兆网卡，后来的新版本更换了2.5g网卡。

评测信息：

主板

主板信息

官方网页：

https://tbtopc.com/product/topc-intel-i7-14700hx-%e6%9d%bf%e8%bd%bdcpu%e5%a5%97%e8%a3%85/

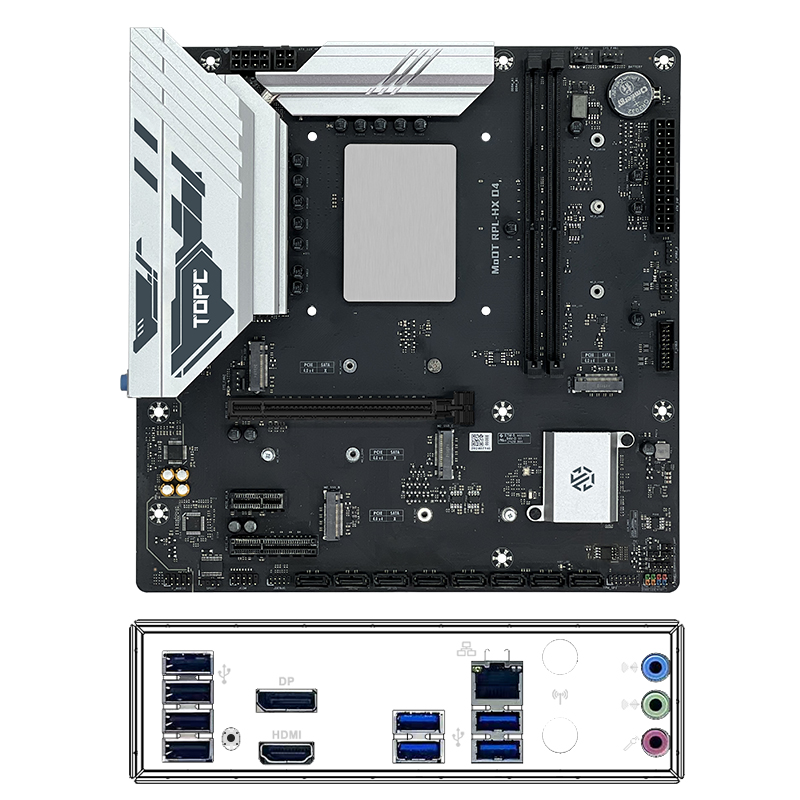

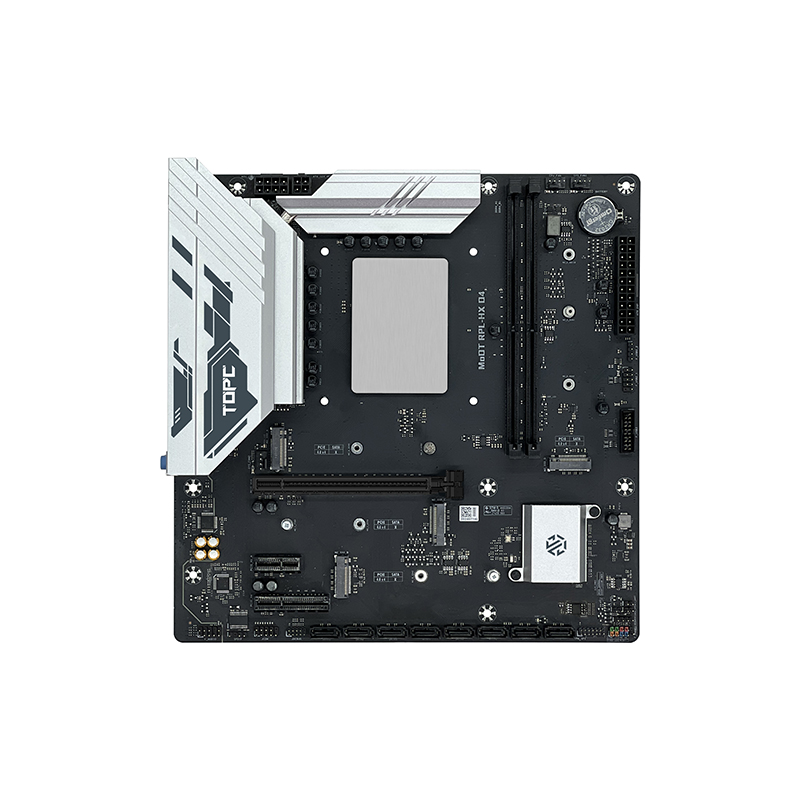

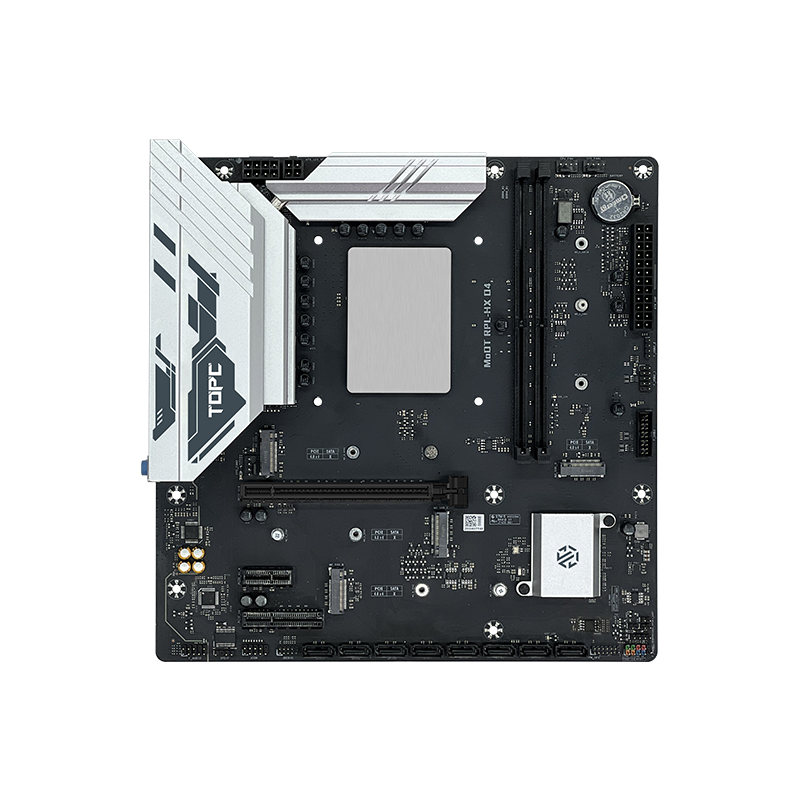

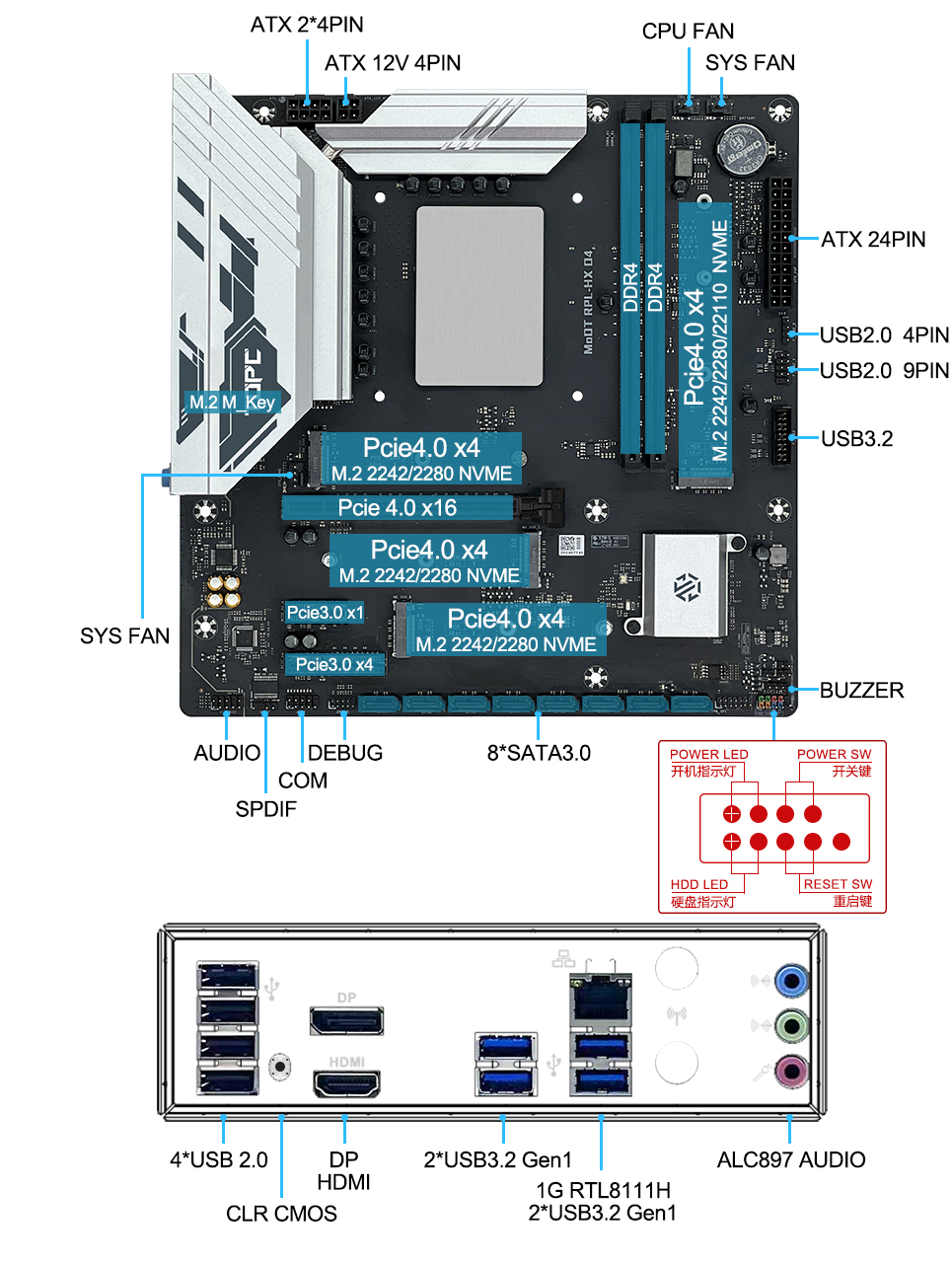

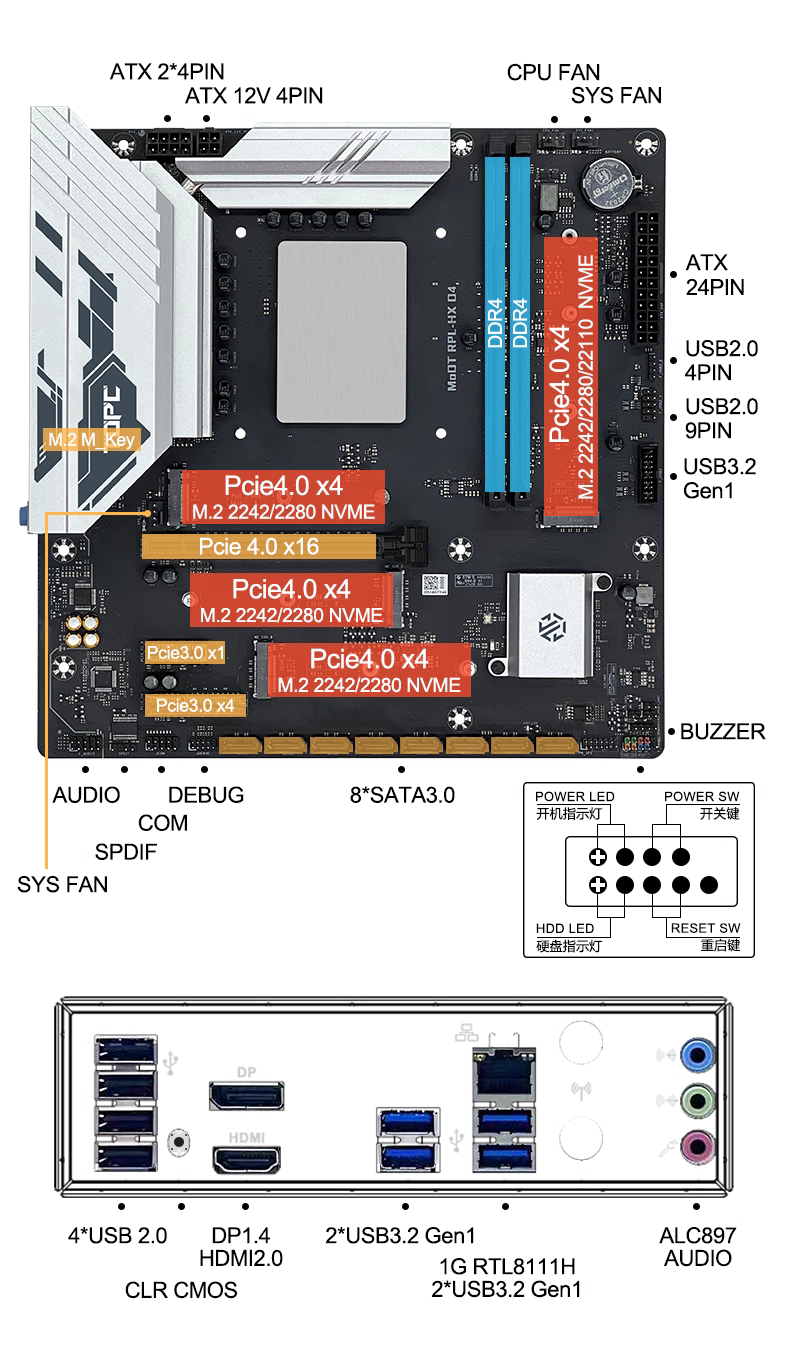

官方图片：

主板 bios

官方bios

https://tbtopc.com/supports/#76-100-wpfd-modt-bios

注意是 Intel-RPL-HX-BIOS（13-14th），而不是 Intel-RPL-HX-BIOS-2.5G（13-14th）。

目前刷的是这个版本：

Intel-RPL-HX-BIOS（13-14th）
Size: 8 MB
Hits: 503
Date added: 13-08-2025

但这个版本不能设置cpu倍频，无法解锁电流墙，性能无法发挥。

LEO版魔改bios

bios 来自： b站 UP 主满头大汗的企鹅 https://space.bilibili.com/14022282

链接: https://pan.baidu.com/s/1nQzcyYExMWf1wWthNe1MFA?pwd=MODT 提取码: MODT

备注：不知道为什么，我的 14700hx 刷LEO版魔改bios都会出问题

  • 1.8 和 1.7 14700hx 是进入 bios 后,一旦通过移动鼠标或者键盘，进入 高级 菜单，就会卡死失去响应，只能重启，其他菜单正常。

  • 1.6 版本，14700hx 是进入 bios 后黑屏，完全黑屏，不显示任何东西，但是可以正常启动进入 windows 系统。

  • 1.5 版本，14700hx 是进入 bios 后界面空白不载入 bios 设置。

以下 bios 设置基于官方bios。

CPU

cpu信息

英特尔® 酷睿™ i5 处理器 14700HX

https://www.intel.cn/content/www/cn/zh/products/sku/235997/intel-core-i7-processor-14700hx-33m-cache-up-to-5-50-ghz/specifications.html

cpu规格 数量
Performance-core（性能核）数 6
Efficient-core（能效核）数 12
总线程数 28
Performance-core（性能核）最大睿频频率 5.5 GHz
Efficient-core（能效核）最大睿频频率 3.9 GHz
Performance-core（性能核）基本频率 2.1 GHz
Efficient-core（能效核）基本频率 1.5 GHz
缓存 33 MB Intel® Smart Cache
处理器基础功耗 55 W
最大睿频功耗 157 W
最小保证功率 45 W

核显

核显信息
GPU Name Intel® UHD Graphics for 14th Gen Intel® Processors
显卡最大动态频率 1.6 GHz
图形输出 eDP 1.4b, DP 1.4a, HDMI 2.1
执行单元 32
最大分辨率 (HDMI) 4096 x 2160 @ 60Hz
最大分辨率 (DP) 7680 x 4320 @ 60Hz

Bios 设置

和超频无关的设置

主页

  • 修改语言为 中文。

“高级”

“图形配置”：

  • 主要显示设备: 自动
  • VT-d: enabled
  • 板载显卡: enabled

“PCI子系统设置”：

  • PCIE speed： Gen4
  • Resizable Bar support： 开启

“IT8613E 超级输入输出控制” -> “Serial Port 1 Configuration”

  • Serial Port: 取消

电源

“电源配置和电源管理接口”

  • 启动休眠：取消

“电源管理配置”

  • 深度睡眠：关闭
  • usb唤醒：关闭
  • 来电开机：上电

启动

  • 启动等待： 5
  • 数字键状态： 关闭
  • 全屏开机画面：取消
  • Bios写保护：开启

cpu 超频设置

“超频”

“OverClocking Performance Menu” -> “Processor”：

  • per core ratio override: 开启

    • core 0 max ratio： 54
    • core 1 max ratio： 54
    • core 2 max ratio： 54
    • core 3 max ratio： 54
    • core 4 max ratio： 54
    • core 5 max ratio： 54
    • core 6 max ratio： 54
    • core 7 max ratio： 54
    • cluster 0 max ratio: 40
    • cluster 1 max ratio: 40
    • cluster 2 max ratio: 40

  • AVX2 Ratio Offset: 6

  • Avx2 voltage guardband scale factor: 100 # 默认就是100

超频

  • “AC Loading”: 默认 100，修改为 50
  • 功耗限制1设定：开启，功耗限制 250000 （250瓦）
  • 功耗限制2设定：开启，功耗限制 250000 （250瓦）

内存超频

特别说明：天邦的 14000hx 系列主板超内存时非常不友好，内存超低了和超高了都会失效（也就是重启后内存设置会自动恢复到2666频率），因此无法一步一步的提升频率，需要直接一步到位设置内存最终的超频频率。

以金百达 32gx2 的 CJR 颗粒为例，超频到 4000 频率，电压 1.40v 时，内存超频设置如下：

超频

  • CPU VDDQ: 1.35v

  • memory profile: 自定义

  • 内存频率: 4000

  • 内存电压 vddq: 1.40v

  • 内存电压 vpp: 自动

  • 内存参考时钟: 100

  • gear mode: gear1

  • 内存自定义设置

参数 4000
NMODE 1
tCL 18
tRCD/tRP 22
tRAS 42
TRFC2 400
tREFI 65535
TWR 24
TWTR_L 17
TWTR_S 6
TRRD_L 12
TRRD_S 9
TRTP 12
tFAW 24
tCWL 20
tCKE 12
tRFC 660
TRRD 0
TWTR 0
tRFCpb 0
TRFC4 250
TCCD_L 8

ring 超频

“高级”

“OverClocking Performance Menu” -> “ring”：

  • Ring max超频: 45

  • Ring Voltage Mode: 偏移模式

  • Ring extra turbo voltage： 0

  • vf offset mode：lagacy

  • voltage offset： 0

  • offset prefix：[+]

  • Ring Down Bin： disabled

  • Min Ring Ratio Llimit： 8

  • Max Ring Ratio Llimit： 45

核显超频设置

“高级”

“OverClocking Performance Menu” -> “GT”：

  • GT Overclocking frequency： 33
  • GT Voltage Mode: 偏移模式
  • GT extra turbo voltage： auto
  • GT voltage offset： 20
  • offset prefix：[-]

性能测试

  • 默认：单核5.4g，全核4.8g，小核3.7g，AC Loading 50，avx offset 6
  • 小超：单核5.4g，全核5.2g，小核4.0g，AC Loading 50，avx offset 6
  • 大超：单核5.6g，全核5.3g，小核4.2g，AC Loading 50，avx offset 6

cpu-z

单核分数 多核分数 单核频率 大核频率 小核频率 AC Loading CPUVID 功耗
默认 866 13687 5.2g 5.1g 3.9g 50 1.08 203瓦
小超 871 14050 5.4g 5.2g 4.0g 50 1.089 210瓦
大超 870 14489 5.5g 5.3g 4.2g 50 1.108 224瓦

r23

分数 大核频率 小核频率 AC Loading CPUVID 功耗
默认 33225 5.1g 3.9g 50 1.033 230瓦
小超 33989 5.2g 4.0g 50 1.028 254瓦
大超 34588 5.3g 4.2g 50 1.028 254瓦

aida64 内存性能
