ESXi安装

介绍ESXi的安装，使用，配置

1: 安装esxi7.0.2
2: 配置esxi

2.1: 配置esxi控制台

3: 通过补丁方式升级esxi

3.1: 升级到esxi 7.0.2

4: 验证安装和配置

4.1: 在esxi上运行iperf3
4.2: 在esxi上运行iperf3

1 - 安装esxi7.0.2

在物理机器上安装最新7.0.2版本的esxi

准备工作

硬件准备

准备了一台性能还可以的物理机器：

cpu：intel 7960x
主板：华硕 x299 ws pro/se
内存：32g * 4 @ddr4 3600
显卡：amd r5 240 亮机卡
硬盘：
- 一块256g sata ssd安装windows10以备不时之需
- 一块3.94t的服务器u2接口的nvme ssd用来给esxi使用
网卡
- 主板自带两个intel i210 千兆网卡，连接在千兆交换机上，可以访问外网
- 一块 aqn-108 五千兆网卡，用网线和另外一台开发主机（同样也有一个五千兆网卡）直连，不走交换机
- （计划）HP 544+ 40G网卡一对，分别插在 esxi 主机和开发主机上，也是直连

软件准备

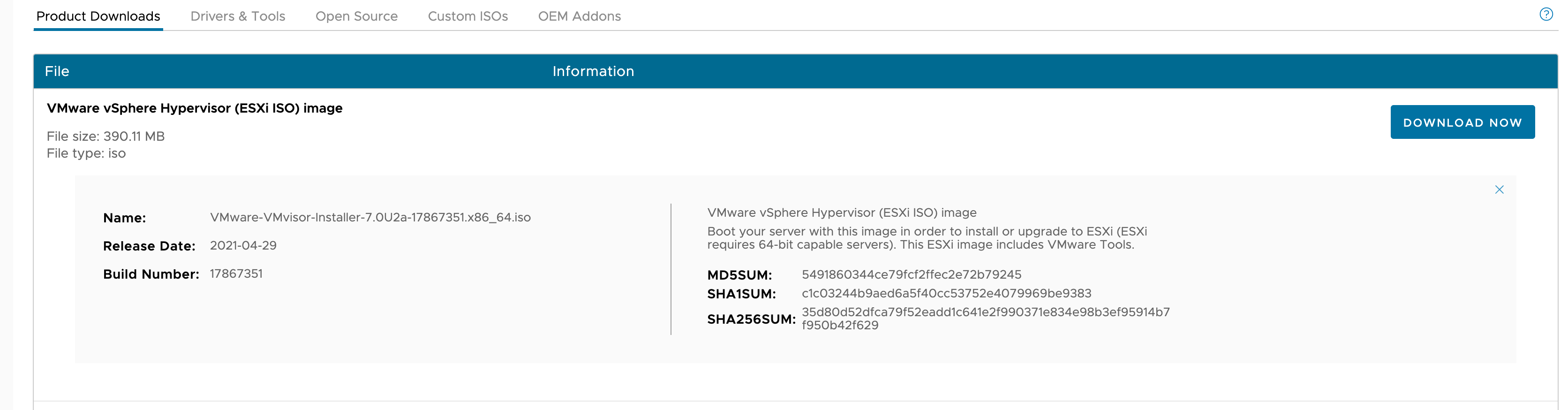

从vmware官方下载页面下载 esxi 的最新版本 7.0.2：

Download VMware vSphere - VMware Customer Connect

备注

默认下载速度超级的慢，几K几K的速度，剩余2-3天，无法忍受。

由于vmware网站没有被墙，所以一般不会自动开启代理，因此需要在科学上网软件中设置全局代理或者手动将vmware.com网站设置为启用代理，之后便可以用几M的速度下载。

在 clash 中可以在控制面板临时将规则 “漏网之鱼” 从默认的 DIRECT 设置为总模式，先临时启用，待下载完成之后再恢复为 DIRECT。

也可以在一些整理好的网站上下载：

VMware常用软件ISO下载汇总

然后刻录启动U盘。

注意

balenaEtcher 有mac版本，但是刻录出来的u盘无法启动
在windows下用 rufus 刻录，刻录中提示要下载文件以提供支持时选择同意

安装

从u盘启动，然后按照提示一路安装，没有什么特别。

默认虚拟闪存的调整

在全新安装ESXI 7后，系统默认将会在数据存储中划分120G空间作为虚拟闪存。我目前硬盘足够大所以不介意这点占用。如果敏感则可以在安装过程中进行调整。

参考：虚拟闪存的作用

利用虚拟闪存可以通过使用本地 SSD 磁盘（为 ESXi 主机上运行的所选虚拟机提供闪存缓存）提高虚拟机性能。Virtual Flash Read Cache 可以为对延迟极度敏感的应用程序提供低延迟，从而使之前认为 I/O 过于密集因而似乎不可能实现虚拟化的一些计算机系统/应用程序实现虚拟化。

参考：

2 - 配置esxi

对安装好的esxi进行基本配置

2.1 - 配置esxi控制台

配置esxi的页面控制台

在主机界面上进行配置

设置控制台的IP地址

主板自带两块intel千兆网卡，mac地址分别是：

04:d4:c4:5a:e2:77
04:d4:c4:5a:e2:78

在路由器的dhcp中手工指定这两个网卡的IP地址，分别为 192.168.0.40 和 192.168.0.41

在 esxi 主机的界面上（不是web页面）上，按 F2 Customize System/View Logs，输入root密码。

选择 “Configuration Management Network” -> “Network Adapter”，选择mac地址为 “04:d4:c4:5a:e2:77” 的网卡。如果默认选择的是另外一块网卡，注意取消勾选。

“Restart management network” 之后，就可以使用 192.168.0.40 这个IP地址访问 exsi 控制台了。

设置esxi主机的hostname

同样在 “Configuration Management Network” 选择 “DNS Configuration”，设置：

Primary DNS Server: 192.168.0.1
Hostname: skyserver

再次 “Restart management network” 即可生效。

使用控制台进行配置

用上面的IP地址 192.168.0.40，登录控制台页面。

开启ssh

也可以在策略中选择"随主机启动和停止"。

设置swap

数据存储下拉框中选择需要使用的 datastore：

设置好之后需要重启 esxi 主机。

新增数据存储

为了方便备份数据，增加了一块闲置的3T容量的普通机械硬盘。

进入 “存储” -> “设备”，可以看到当前的存储设备：

config-swap

点击这块硬盘，选择"操作" -> “清除分区表”。

再点击"新增数据存储"，选择这块硬盘（注意如果没有删除分区表，会显示没有空闲的设备可以添加）。

3 - 通过补丁方式升级esxi

通过打补丁的方式升级esxi的版本

3.1 - 升级到esxi 7.0.2

通过打补丁的方式升级esxi的版本到7.0.2

给 exsi 打补丁以升级版本。

在线升级

在 google 中搜索 exsi patch，找到 VMware ESXi 7.0 Patch History (v-front.de) 的网站，选择最新的patch：

点击之后会弹出一个窗口，提示更新补丁的命令如下：

需要用到的命令有三个：

esxcli network firewall ruleset set -e true -r httpClient
esxcli software profile update -p ESXi-7.0U2a-17867351-standard -d https://hostupdate.vmware.com/software/VUM/PRODUCTION/main/vmw-depot-index.xml
esxcli network firewall ruleset set -e false -r httpClient

报错

如果遇到报错 MemoryError ，则应该是esxi “设置swap” 的步骤没有做或者没有重启：

 [MemoryError]
 Please refer to the log file for more details.

如果报错 “Got no data from process”:

Got no data from process: LANG=en_US.UTF-8 /usr/lib/vmware/esxcli-software profile.update  -d "https://hostupdate.vmware.com/software/VUM/PRODUCTION/main/vmw-depot-index.xml" -p "ESXi-7.0U2a-17867351-standard"

没有找到解决的办法，一般建议离线升级。

离线升级

下载升级文件

下载离线升级文件：

Product Patches - VMware Customer Connect

选择 esxi 7.0 版本（注意不是7.0.0或者7.0.1），找到 VMware-ESXi-7.0U2a-17867351-depot ，开始下载。

备注

默认下载速度超级的慢，最好能科学上网或者找到他人整理好的补丁包。

上传离线文件到exsi主机

将文件上传到 exsi 主机的存储上，在控制台进入 “存储” –> “datastore1” ，注意这里的UUID，后面会用到：

点 “数据存储浏览器” 就能看到当前已有的文件。点击 “上载” 选择 VMware-ESXi-7.0U2a-17867351-depot.zip 文件。

离线升级

ssh登录 esxi 主机，运行 vmware -l 命令看一下当前 exsi 的版本，如我当前是 7.0 GA 版本

VMware ESXi 7.0 GA

先让 esxi 主机进入维护模式，也可以在控制台页面操作：

esxcli system maintenanceMode set -e true
Maintenance mode is already enabled.

之后执行更新命令：

esxcli software profile update -p ESXi-7.0U2a-17867351-standard -d /vmfs/volumes/61090e61-7519507d-1c82-04d4c45ae278/VMware-ESXi-7.0U2a-17867351-depot.zip

注意：这里的路径 /vmfs/volumes/61090e61-7519507d-1c82-04d4c45ae278/ 中的 61090e61-7519507d-1c82-04d4c45ae278 就是前面看到的 datastore 的 UUID。

等待大概20秒就可以看到更新成功的提示信息：

Update Result
   Message: The update completed successfully, but the system needs to be rebooted for the changes to be effective.
   Reboot Required: true
   VIBs Installed: VMW_bootbank_atlantic_1.0.3.0-8vmw.702.0.0.17867351, VMW_bootbank_bnxtnet_216.0.50.0-34vmw.702.0.0.17867351, VMW_bootbank_bnxtroce_216.0.58.0-19vmw.702.0.0.17867351, VMW_bootbank_brcmfcoe_12.0.1500.1-2vmw.702.0.0.17867351,
   ............
   VIBs Skipped:

完成之后执行命令重启 exsi 主机：

boot

验证升级结果

exsi 启动时，界面上显示为 “vmware exsi 7.0.2 (vmkernel release build 17867351)” ，这说明已经更新成功。

登录控制台，在 “主机” 页面上可以看到当前版本：

由于升级之前将主机设置为维护模式了，所以现在还要再修改为正常模式。可以通过控制台执行，点击 “操作” –> “推出维护模式”，或者ssh之后执行命令

esxcli system maintenanceMode set -e false

参考文章：

HOW TO: Update VMware ESXi 7.0U2 to ESXi 7.0U2a in 5 easy steps | Experts Exchange (experts-exchange.com)

4 - 验证安装和配置

验证esxi的安装和配置

4.1 - 在esxi上运行iperf3

使用iperf3验证网卡的速度

准备软件

在esxi6.7上准备iperf

ssh 登录 esxi 6.7, 然后执行以下命令：

mkdir /temp
cd /temp
wget http://vibsdepot.v-front.de/depot/bundles/iperf-2.0.5-1-offline_bundle.zip
esxcli software vib install -d /temp/iperf-2.0.5-1-offline_bundle.zip  --no-sig-check

结果输出为：

Installation Result
   Message: Operation finished successfully.
   Reboot Required: false
   VIBs Installed: DAST_bootbank_iperf_2.0.5-1
   VIBs Removed:
   VIBs Skipped:

清理并进入目录：

rm -rf /temp
cd /opt/iperf/bin
cp iperf iperf.copy

准备网络

查看目前 esxi 的网络情况：

esxcli network ip interface ipv4 get

如果只有一个网卡（兼管理网络），输出类似：

Name  IPv4 Address  IPv4 Netmask   IPv4 Broadcast  Address Type  Gateway      DHCP DNS
----  ------------  -------------  --------------  ------------  -----------  --------
vmk0  192.168.0.58  255.255.255.0  192.168.0.255   STATIC        192.168.0.1     false

另外测试之前关闭esxi的防火墙：

esxcli network firewall set --enabled false

为了测试 hp544+ 网卡（连接为56G）在 esxi 下的性能，需要在 esxi 中取消直通，然后设置相关的网络

virtual switches 中添加 virtual switch，如 “vSwitch-56G”, uplink 选择 hp544+ 网卡
port group 中添加新的 port group,如 “56G Network”，virtual switch 选择 “vSwitch-56G”
vmkernel NICs 中添加新的 VMkernel NIC，port group, 选择 “56G Network”

再次查看网络：

esxcli network ip interface ipv4 get

可以看到新加的 56g 网络的 IP 地址：

Name  IPv4 Address    IPv4 Netmask   IPv4 Broadcast   Address Type  Gateway      DHCP DNS
----  --------------  -------------  ---------------  ------------  -----------  --------
vmk0  192.168.0.28    255.255.255.0  192.168.0.255    STATIC        192.168.0.1     false
vmk1  192.168.100.28  255.255.255.0  192.168.100.255  STATIC        0.0.0.0         false

测试

作为服务器端启动：

/opt/iperf/bin/iperf.copy -s -B 192.168.100.28

作为客户端

作为客户端执行：

/opt/iperf/bin/iperf.copy -c 192.168.100.1 -t 10 -P 10

-t 表示测试的总时间长度，-P 启动多线程进行并发测试，一般 8-10 比较合适。

或者增加参数， -i 表示每隔多长时间打印一次测试结果，避免长时间等待（默认需要等测试时间 -t 结束才显示结果）， -f g 表示用 Gbits 来显示带宽：

/opt/iperf/bin/iperf.copy -c 192.168.100.1 -t 10 -i 2 -f g -P 10

测试结果

场景1

服务器端是直通 + ubuntu server：之前测试 56g eth 模式下测速打开 48G
客户端为 esxi 6.7, 自带驱动，不直通，不开启
测试带宽为： 32G左右
cpu使用率有点高，大概20%-30%

结果：和正常的48G相比，只有 2/3 的性能，估计是 rdma 没有开启的原因。

esxcli software vib list | grep mlx
net-mlx4-core                  1.9.7.0-1vmw.670.0.0.8169922          VMW      VMwareCertified     2023-03-19
net-mlx4-en                    1.9.7.0-1vmw.670.0.0.8169922          VMW      VMwareCertified     2023-03-19
nmlx4-core                     3.17.13.1-1vmw.670.2.48.13006603      VMW      VMwareCertified     2023-03-19
nmlx4-en                       3.17.13.1-1vmw.670.2.48.13006603      VMW      VMwareCertified     2023-03-19
nmlx4-rdma                     3.17.13.1-1vmw.670.2.48.13006603      VMW      VMwareCertified     2023-03-19
nmlx5-core                     4.17.13.1-1vmw.670.3.73.14320388      VMW      VMwareCertified     2023-03-19
nmlx5-rdma                     4.17.13.1-1vmw.670.2.48.13006603      VMW      VMwareCertified     2023-03-19

参考

https://www.controlup.com/resources/blog/entry/iperf-on-esxi/

4.2 - 在esxi上运行iperf3

使用iperf3验证网卡的速度

准备软件

在esxi7上准备iperf3

esxi 7 自带 iperf3，位于 /usr/lib/vmware/vsan/bin/iperf3，使用时注意先执行以下命令：

cp /usr/lib/vmware/vsan/bin/iperf3 /usr/lib/vmware/vsan/bin/iperf3.copy

复制一份作为服务器端使用，否则直接通过 iperf3 运行服务器端，会报错：

/usr/lib/vmware/vsan/bin/iperf3 -s -B 192.168.0.40
iperf3: error - unable to start listener for connections: Operation not permitted
iperf3: exiting

关于这一点请参考：

Quick Tip - iPerf now available on ESXi (williamlam.com)

另外测试之前关闭esxi的防火墙：

esxcli network firewall set --enabled false

在windows10上准备iperf3

从 iperf 官方网站上下载 iperf3：

iPerf - Download iPerf3 and original iPerf pre-compiled binaries

准备网络

网络连接概述

两台机器之间一共有三组网络连接：

千兆网络：esxi主机和开发机器之间通过千兆交换机连接，都是千兆有线网卡， ip地址设置为 192.168.0.10 和 192.168.0.40
五千兆高速网络：esxi主机上插一块 aqn-108 五千兆网卡（支持windows、linux和exsi），开发机器主板自带一块 aqn-111c 五千兆网卡（支持windows、linux，不支持黑苹果），通过网线直连，ip地址设置为 10.0.0.10 和 10.0.0.40
40G超高速网络：esxi主机上插一块 hp 544+ 40G网卡（支持windows、linux，exsi不确定），开发机器同样插一块 hp 544+ 40G网卡（支持windows、linux，黑苹果不确定），通过40G QSFP网线直连，ip地址设置为 192.168.1.10 和 192.168.1.40

esxi网络设置

5G网络设置

首先确保5G物理网卡已经识别，链路速度为5000Mbps，全双工。

开始创建5g网络的虚拟交换机，上行链路选择上面的5g网卡：

再添加5g的端口组，虚拟交换机选择前面创建的5g交换机：

最后在vmkernel网卡中添加一个vmkernel网卡：

ip地址的设置为：

windows网络设置

5G网络设置

5g网卡的适配器设置如下：

测试

esxi7作为服务器端

测试千兆网络

服务器端 esxi ip地址为 192.168.0.40：

 /usr/lib/vmware/vsan/bin/iperf3.copy -s -B 192.168.0.40
-----------------------------------------------------------
Server listening on 5201
-----------------------------------------------------------

客户端为windows10，启动iperf3.exe，走千兆网络，带宽接近千兆的：

iperf3.exe -n 1000M -c 192.168.0.40
Connecting to host 192.168.0.40, port 5201
[  4] local 192.168.0.10 port 65066 connected to 192.168.0.40 port 5201
[ ID] Interval           Transfer     Bandwidth
[  4]   0.00-1.00   sec   110 MBytes   923 Mbits/sec
[  4]   1.00-2.00   sec   110 MBytes   921 Mbits/sec
[  4]   2.00-3.00   sec   109 MBytes   917 Mbits/sec
[  4]   3.00-4.00   sec   110 MBytes   918 Mbits/sec
[  4]   4.00-5.00   sec   109 MBytes   918 Mbits/sec
[  4]   5.00-6.00   sec   110 MBytes   919 Mbits/sec
[  4]   6.00-7.00   sec   108 MBytes   902 Mbits/sec
[  4]   7.00-8.00   sec   109 MBytes   918 Mbits/sec
[  4]   8.00-9.00   sec   110 MBytes   918 Mbits/sec
[  4]   9.00-9.15   sec  16.0 MBytes   910 Mbits/sec
- - - - - - - - - - - - - - - - - - - - - - - - -
[ ID] Interval           Transfer     Bandwidth
[  4]   0.00-9.15   sec  1000 MBytes   917 Mbits/sec                  sender
[  4]   0.00-9.15   sec  1000 MBytes   917 Mbits/sec                  receiver

iperf Done.

测试五千兆网络

服务器端 esxi ip地址为 10.0.0.40：

 /usr/lib/vmware/vsan/bin/iperf3.copy -s -B 10.0.0.40
-----------------------------------------------------------
Server listening on 5201
-----------------------------------------------------------

客户端为windows10，启动iperf3.exe，走五千兆直连网络，单线程带宽只有2g多一点：

iperf3.exe -n 5000M -c 10.0.0.40
Connecting to host 10.0.0.40, port 5201
[  4] local 10.0.0.10 port 63397 connected to 10.0.0.40 port 5201
[ ID] Interval           Transfer     Bandwidth
[  4]   0.00-1.00   sec   244 MBytes  2.05 Gbits/sec
[  4]   1.00-2.00   sec   251 MBytes  2.11 Gbits/sec
[  4]   2.00-3.00   sec   254 MBytes  2.13 Gbits/sec
[  4]   3.00-4.00   sec   251 MBytes  2.11 Gbits/sec
[  4]   4.00-5.00   sec   263 MBytes  2.20 Gbits/sec
[  4]   5.00-6.00   sec   257 MBytes  2.15 Gbits/sec
[  4]   6.00-7.00   sec   259 MBytes  2.17 Gbits/sec
[  4]   7.00-8.00   sec   263 MBytes  2.20 Gbits/sec
[  4]   8.00-9.00   sec   273 MBytes  2.29 Gbits/sec
[  4]   9.00-10.00  sec   265 MBytes  2.23 Gbits/sec
[  4]  10.00-11.00  sec   266 MBytes  2.23 Gbits/sec
[  4]  11.00-12.01  sec   252 MBytes  2.10 Gbits/sec
[  4]  12.01-13.00  sec   262 MBytes  2.22 Gbits/sec
[  4]  13.00-14.00  sec   273 MBytes  2.29 Gbits/sec
[  4]  14.00-15.00  sec   264 MBytes  2.21 Gbits/sec
[  4]  15.00-16.00  sec   268 MBytes  2.25 Gbits/sec
[  4]  16.00-17.00  sec   262 MBytes  2.20 Gbits/sec
[  4]  17.00-18.00  sec   261 MBytes  2.19 Gbits/sec
[  4]  18.00-19.00  sec   260 MBytes  2.18 Gbits/sec
[  4]  19.00-19.19  sec  52.1 MBytes  2.27 Gbits/sec
- - - - - - - - - - - - - - - - - - - - - - - - -
[ ID] Interval           Transfer     Bandwidth
[  4]   0.00-19.19  sec  4.88 GBytes  2.19 Gbits/sec                  sender
[  4]   0.00-19.19  sec  4.88 GBytes  2.19 Gbits/sec                  receiver

iperf Done.

通过 -P 参数指定多线程，可以使用更大的带宽，实测下来：

单线程带宽2.2g
两个线程带宽3.5g
三个线程带宽3.3g
四个线程带宽4.7g
再往上加线程带宽还是4.7g

iperf3.exe -c 10.0.0.40 -t 20 -P 5
Connecting to host 10.0.0.40, port 5201
[  4] local 10.0.0.10 port 54228 connected to 10.0.0.40 port 5201
[  6] local 10.0.0.10 port 54230 connected to 10.0.0.40 port 5201
[  8] local 10.0.0.10 port 54231 connected to 10.0.0.40 port 5201
[ 10] local 10.0.0.10 port 54232 connected to 10.0.0.40 port 5201
[ 12] local 10.0.0.10 port 54233 connected to 10.0.0.40 port 5201
[ ID] Interval           Transfer     Bandwidth
[  4]   0.00-1.00   sec   106 MBytes   891 Mbits/sec
[  6]   0.00-1.00   sec   106 MBytes   890 Mbits/sec
[  8]   0.00-1.00   sec   106 MBytes   886 Mbits/sec
[ 10]   0.00-1.00   sec   125 MBytes  1.05 Gbits/sec
[ 12]   0.00-1.00   sec   123 MBytes  1.03 Gbits/sec
[SUM]   0.00-1.00   sec   567 MBytes  4.75 Gbits/sec
......
[ ID] Interval           Transfer     Bandwidth
[  4]   0.00-8.58   sec   921 MBytes   900 Mbits/sec                  sender
[  4]   0.00-8.58   sec  0.00 Bytes  0.00 bits/sec                  receiver
[  6]   0.00-8.58   sec   918 MBytes   897 Mbits/sec                  sender
[  6]   0.00-8.58   sec  0.00 Bytes  0.00 bits/sec                  receiver
[  8]   0.00-8.58   sec   912 MBytes   891 Mbits/sec                  sender
[  8]   0.00-8.58   sec  0.00 Bytes  0.00 bits/sec                  receiver
[ 10]   0.00-8.58   sec  1.04 GBytes  1.04 Gbits/sec                  sender
[ 10]   0.00-8.58   sec  0.00 Bytes  0.00 bits/sec                  receiver
[ 12]   0.00-8.58   sec  1023 MBytes   999 Mbits/sec                  sender
[ 12]   0.00-8.58   sec  0.00 Bytes  0.00 bits/sec                  receiver
[SUM]   0.00-8.58   sec  4.73 GBytes  4.73 Gbits/sec                  sender
[SUM]   0.00-8.58   sec  0.00 Bytes  0.00 bits/sec                  receiver
iperf3: interrupt - the client has terminated

参考：

iPerf on ESXi
